 Spatna kabelaz aneb takto se to nedela!
Autor Zpráva
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5923
Bydliště: Heřmanův Městec
Nový příspěvek Spatna kabelaz aneb takto se to nedela!
Vzhledem k nedavnym diskuzim si rada lidi mysli, ze vyroba ci uprava kabelaze do AEG zbrani je neco primitivniho ci to jde ruzne "ochcat", verte mi, ze nejde.

elektrony se chovaji podobne jako voda v potrubi, je jedno jak mate jednotlive casti dimenzovane, elektorny potecou maximalne tak rychle jako je nejuzsi cast potrubi. Tudiz staci i jeden spatny spoj nebo nedostatecne dimenzovany konektor a veskera snaha o co nejmensi odpor vyjde vnivec.

pro vyrobu ci upravu kabelaze existuje rada velmi dulezitych pravidel, jejich zjednodusenim ci obchazenim muzete v lepsim pripade prijit o vydrz baterie v horsim pripade bude kabelaz nespolehliva ci muze dojit k fatalnim nasledkum. Jak spravne delat kabelaz je popsano v tomto clanku:
http://www.airsoftchrudim.cz/recenze/spinani_aeg_2.html

na fotkach je upravena kabelaz Aktivni brzdy od firmy Jefftron samotnym zakaznikem. Pri vyrobe se dopustil rady fatalnich chyb, ktere vedly k destrukci spinaciho mosfetu u brzdy, protoze jim prochazel vyssi proud nez je konstruovany. Chyby jsou popsany na nasledujicich fotkach.

Pod neumite zachazet s pajkou, nechce to udelat nekomu jinemu!


Přílohy:

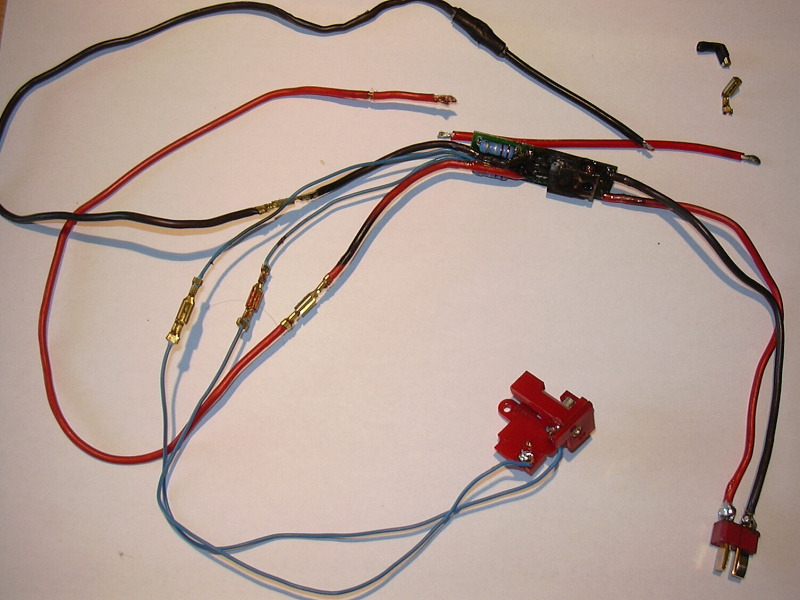

celkovy pohled na kabelaz.JPG
celkovy pohled na kabelaz.JPG [ 169.06 KiB | Zobrazeno 16561 krát ]

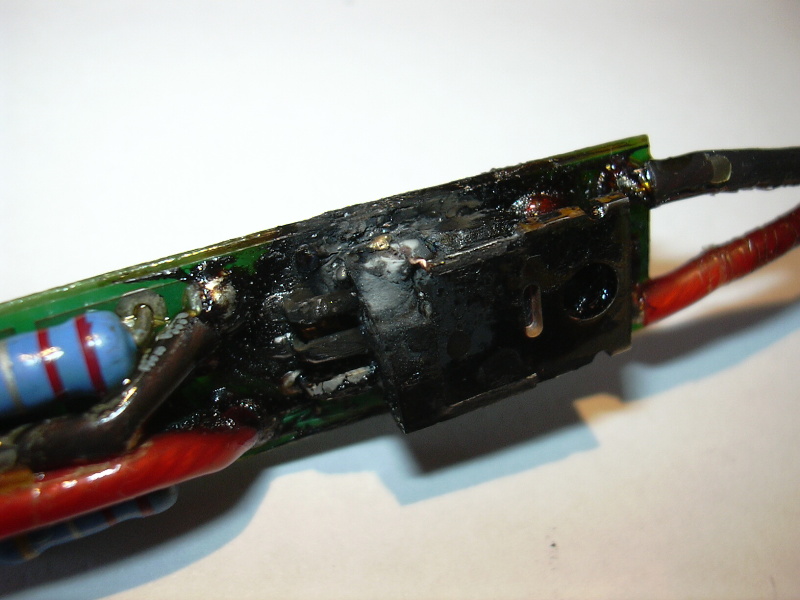

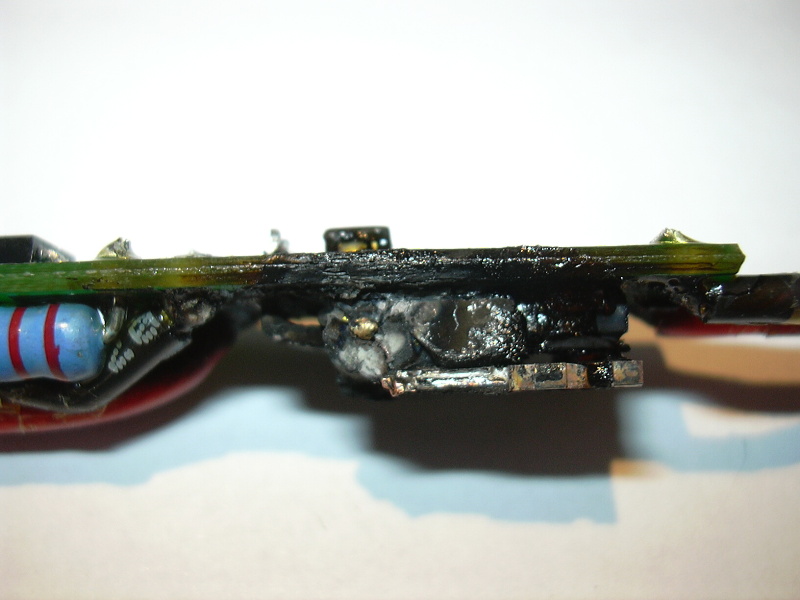

spalena aktivni brzda vlivem prilis velikeho proudu.JPG
spalena aktivni brzda vlivem prilis velikeho proudu.JPG [ 146.38 KiB | Zobrazeno 16561 krát ]
cast pouzdra soucastky se vyparila.JPG
cast pouzdra soucastky se vyparila.JPG [ 118 KiB | Zobrazeno 16561 krát ]
pri horeni soucastky se roztavila i buzirka vne brzdy a je po cele desce.JPG
pri horeni soucastky se roztavila i buzirka vne brzdy a je po cele desce.JPG [ 144.46 KiB | Zobrazeno 16561 krát ]

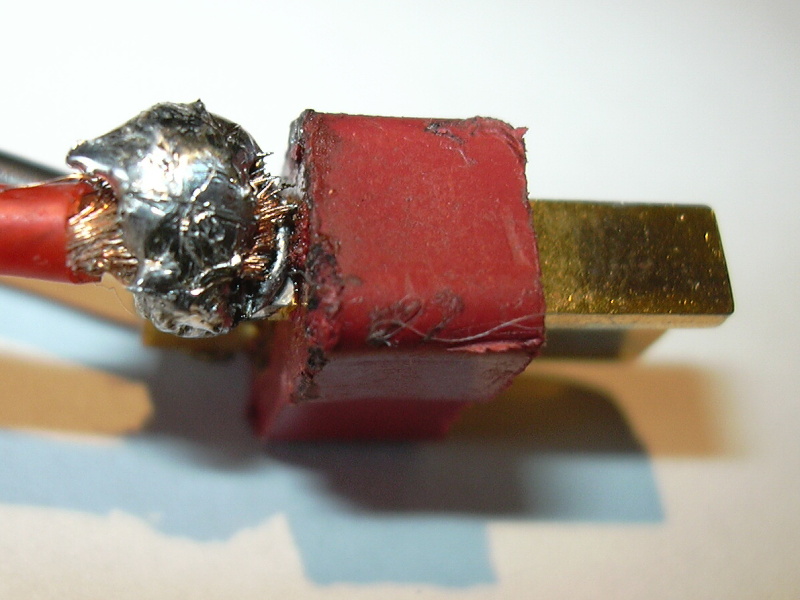

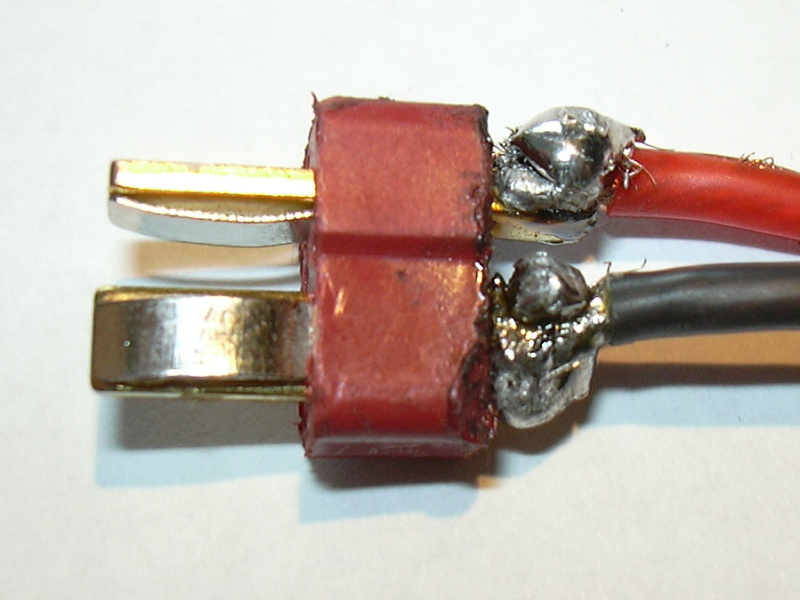

malo prohraty cin.JPG
malo prohraty cin.JPG [ 143.79 KiB | Zobrazeno 16561 krát ]

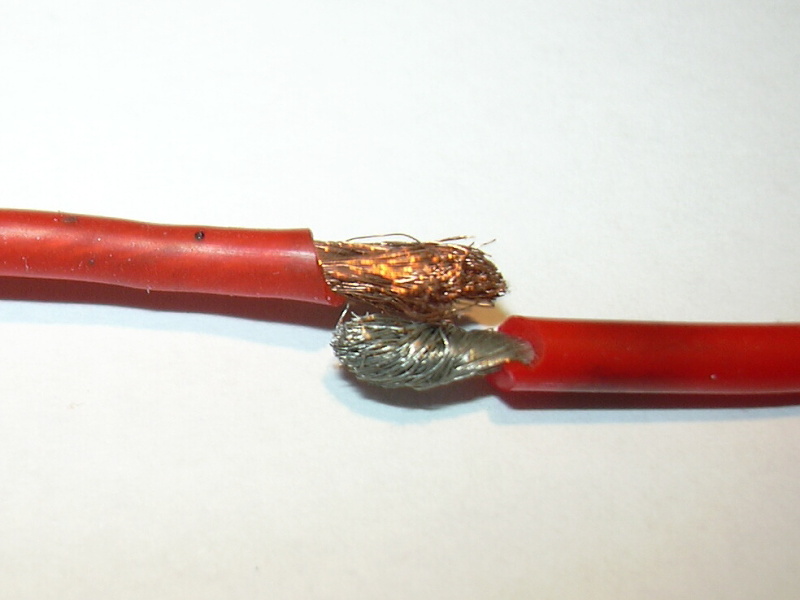

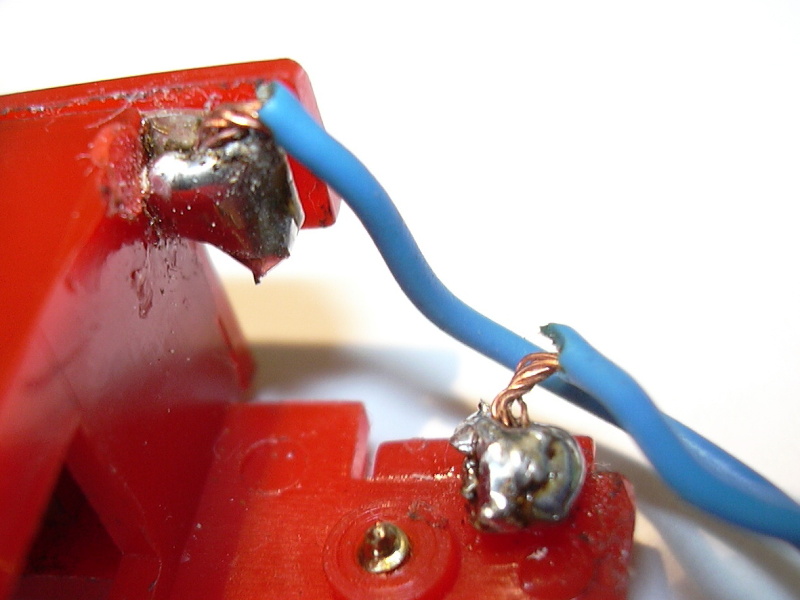

cin neni protekly dovnitr zily.JPG
cin neni protekly dovnitr zily.JPG [ 148.18 KiB | Zobrazeno 16561 krát ]

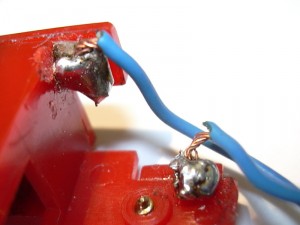

cin neni dostatecne prohraty.JPG
cin neni dostatecne prohraty.JPG [ 130.07 KiB | Zobrazeno 16561 krát ]

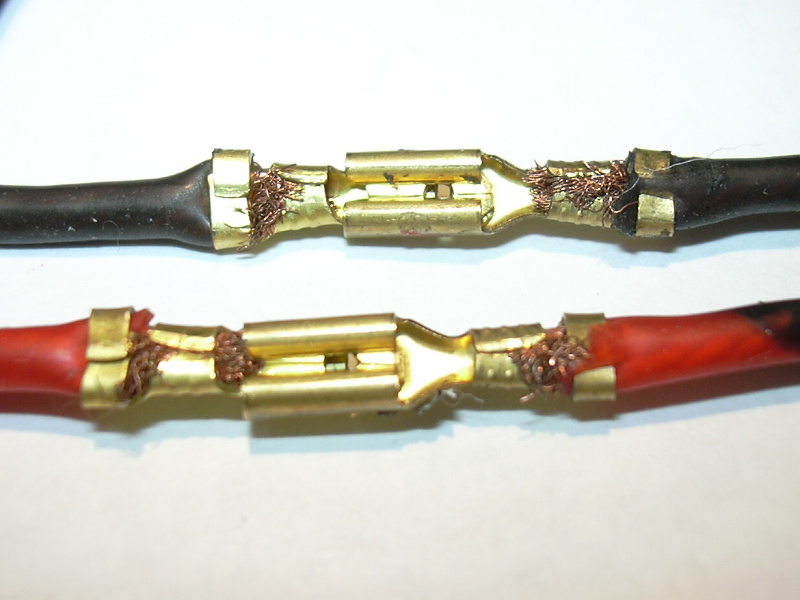

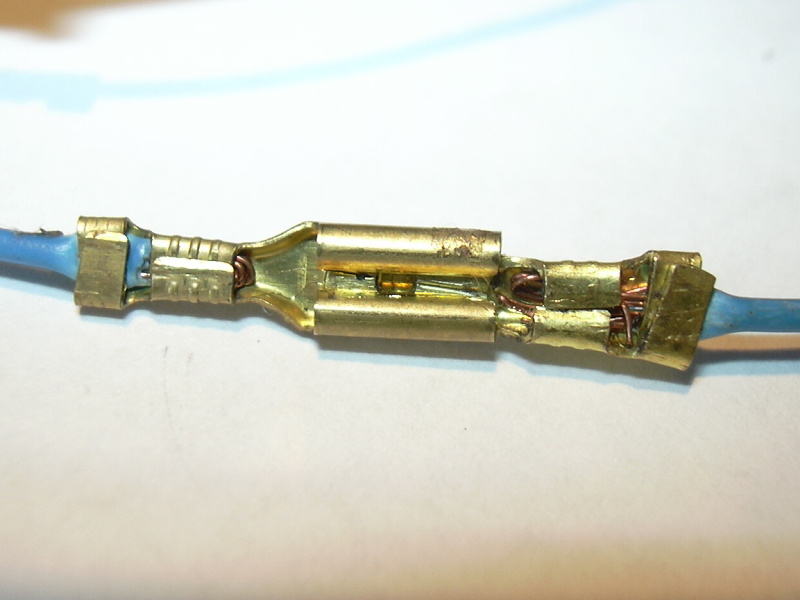

spojeni silovych vodicu je spatnymi typy spojek a nekvalitni mechanicke spojeni .JPG
spojeni silovych vodicu je spatnymi typy spojek a nekvalitni mechanicke spojeni .JPG [ 126.73 KiB | Zobrazeno 16561 krát ]

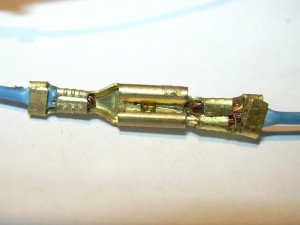

spojeni kabelu s zilou pouze kombinackama.JPG
spojeni kabelu s zilou pouze kombinackama.JPG [ 112.89 KiB | Zobrazeno 16561 krát ]

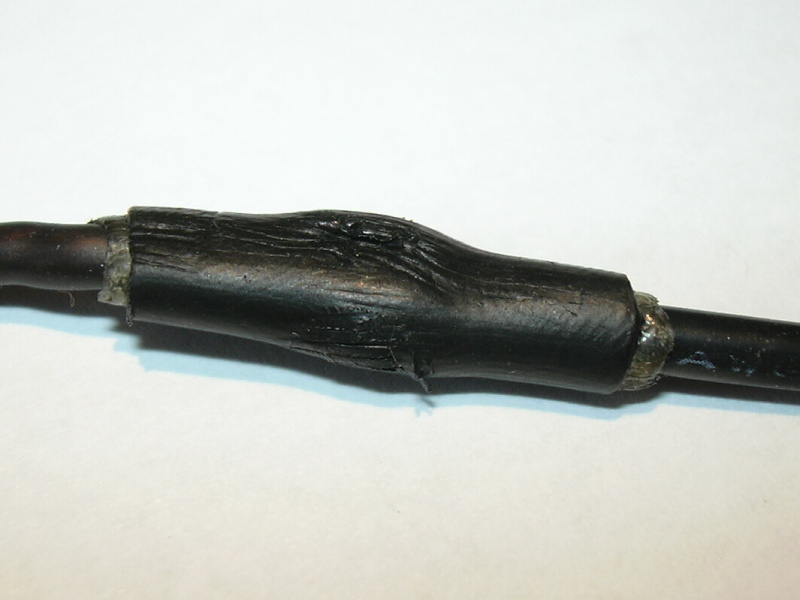

spojeni kabelu pouze buzirkou pred rozdelanim.JPG
spojeni kabelu pouze buzirkou pred rozdelanim.JPG [ 105.62 KiB | Zobrazeno 16561 krát ]
spojeni dvou kabelu pozue mechanicky a buzirkou.JPG
spojeni dvou kabelu pozue mechanicky a buzirkou.JPG [ 100.67 KiB | Zobrazeno 16561 krát ]

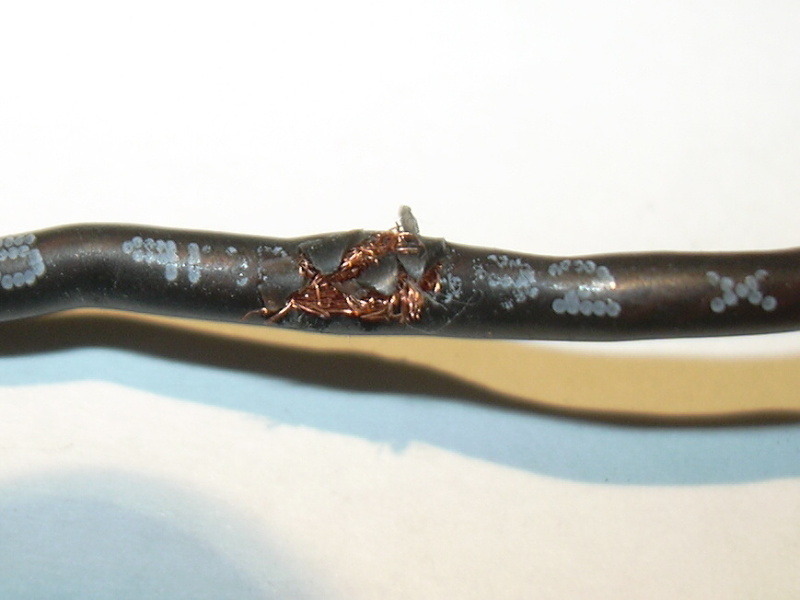

prorazena izolace vodice.JPG
prorazena izolace vodice.JPG [ 99.09 KiB | Zobrazeno 16561 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
05 říj 2012, 15:39
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 10 lis 2008, 13:47
Příspěvky: 20687
Bydliště: Fort Lewis
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
No taky hezká práce, jenom přihodím, co jsem před časem objevil v jedné zbrani já :D

download/file.php?id=6033&mode=view
download/file.php?id=6032&mode=view

_________________
SGT Griffon P.
A/1-23 INF, 2ID 2005-2012
615th MP Co. 2012-now

Less flower power, more firepower!

Nejsem osobní helpdesk! Soukromé zprávy jsou na soukromé věci, dotazy patří do fóra.


05 říj 2012, 15:57
Profil ICQ
Armádní generál
Armádní generál
Uživatelský avatar

Registrován: 23 úno 2010, 18:36
Příspěvky: 3178
Bydliště: 34UCA073165
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
dneska jsem rozdelaval jedno z mych M249 a nasel jsem toto

https://lh4.googleusercontent.com/-bAYH ... G_1877.JPG

_________________
Nelíbí se mi projekt ČFA a nebudu ho podporovat!


08 říj 2012, 20:09
Profil ICQ
Podplukovník
Podplukovník

Registrován: 17 dub 2011, 17:45
Příspěvky: 611
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
je to sice OT, ale musím říct že se mi moc líbí to s tím topinkovačem...

_________________
Per Mare, Per Terram

Challenges:
Nešika, Zkrvavené BB, Vítězství nebo smrt, a mnoho dalších....


08 říj 2012, 20:22
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5923
Bydliště: Heřmanův Městec
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
koukam, ze nekteri lide nejsou soudny... a pak se divej, ze to funguje hur, nez puvodni kabelaz

Husky: jo topinkovac pro smrsteni velkych buzirek plne nahradi horkovzdusnou pistoli, abych rek pravdu, tak casteji pecu buzirky nez topinky :oops:

_________________
JeffTron - Elektronika pro AEG zbraně 21. století


08 říj 2012, 20:27
Profil Zobrazit autorovy stránky
Brigádní generál
Brigádní generál
Uživatelský avatar

Registrován: 09 bře 2008, 14:33
Příspěvky: 1407
Bydliště: Turnov (Liberecký kraj)
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Heh fakt kvalitní práce. Já nevím, proč se do toho lidi serou když to neuměj. Taky už jsem tu měl několik "nakapaných" baterek a kontaktů,,,jak se to žačlo třást, tak se jednotlivé drátky ukroutily nebo se jen uvolnily a nebyly stabilně přiletovány ---> přerušovaná střelba. No každého jsem po opravě zbraně seřval, že se do toho prostě nebude srát nebo mu to už příště neopravím - a bylo po problému 8)

_________________
Tango down!
______________________________________________________
KAC SR 25 (PJ, komplet custom Smolda): 123 m/s s BLS 0.30g
Colt M4 CQB-R (DBoys): 96 m/s s BLS 0.28g
Colt MEU (Bell): 99 m/s s BLS 0.20g


08 říj 2012, 20:30
Profil ICQ
Armádní generál
Armádní generál
Uživatelský avatar

Registrován: 23 úno 2010, 18:36
Příspěvky: 3178
Bydliště: 34UCA073165
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
nejlepsi na tom je, ze ten muj pripad, delal elektrikar :-D jako by jim to v te skole nerikali 1000x - pojistky hrebikem nenahradis :-D (sry medenym dratem)

_________________
Nelíbí se mi projekt ČFA a nebudu ho podporovat!


08 říj 2012, 20:39
Profil ICQ
Moderátor
Moderátor
Uživatelský avatar

Registrován: 16 úno 2009, 19:11
Příspěvky: 1271
Bydliště: Chrudim a Praha
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!

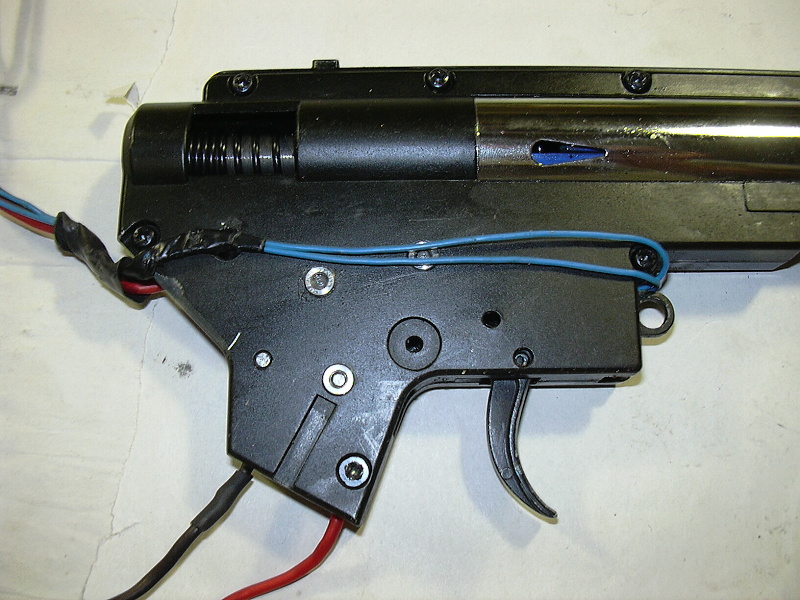

Take pridam co se me dostalo na stul, instalace mosfetu s 6 vodicovym zapojenim a ty modre signalove vodice se bezproblemu vejdou do mechu, diky tomu se vychyloval mech coz delalo neplechu a zbrouseni mechu v zadni casti od majitele tomu nepomohlo...

Popripade kdyz nekdo nema misto v mechu staci si propipat signalovy vodic ktery je jako reference + a napojit ho na vykonovy plusovy kabel uz v mechu, neni treba ho vest az k mosfetu, viz clanek:
http://www.airsoftchrudim.cz/recenze/spinani_aeg_3.html


Přílohy:
Spatne_vedeni_signalovych_vodicu.JPG [ 221.22 KiB | Zobrazeno 16382 krát ]

_________________
Jo H&K G3A4 od TM je vážně rarita ... člen Airsoft Teamu Chrudim
09 říj 2012, 08:43
Profil ICQ Zobrazit autorovy stránky
Podporučík
Podporučík
Uživatelský avatar

Registrován: 26 črc 2012, 12:47
Příspěvky: 213
Bydliště: Brno
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Daven píše:
diky tomu se vychyloval mech coz delalo neplechu a zbrouseni mechu v zadni casti od majitele tomu nepomohlo...


Zajimave, ja to takto mam a nepozoruju ze by to bylo vychylene. Myslis ze je opravdu dulezite mit to vevnitr?


09 říj 2012, 10:39
Profil
Praporčík
Praporčík

Registrován: 15 lis 2011, 23:06
Příspěvky: 108
Bydliště: Praha
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
No comment. Sice si tak každej zaplatí práci profíka na zničených dílech a někdy i zničené zbrani několikrát + následný profi servis když už to fakt nejde, ale to prostě nevysvětlíš. Pak se s tím člověk morduje x hodin a kolikrát to už ani nejde napravit.
Curtis: pokud máš kolem mechu dost místa, tak je to v pořádku. Jdou použít oba způsoby vedení. Záleží na konkrétní zbrani a mechu. Někdy používám kombinaci.

_________________
Ničemu mechanickému nedej znát, že máš na spěch.


09 říj 2012, 10:49
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5923
Bydliště: Heřmanův Městec
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Curtis píše:
Daven píše:
diky tomu se vychyloval mech coz delalo neplechu a zbrouseni mechu v zadni casti od majitele tomu nepomohlo...


Zajimave, ja to takto mam a nepozoruju ze by to bylo vychylene. Myslis ze je opravdu dulezite mit to vevnitr?


jestli mas ustovku dobrou, tak si to takhle klidne nech, ale otevreni mechu musi byt u takoveto kabelaze peklo, nemyslis?

_________________
JeffTron - Elektronika pro AEG zbraně 21. století


09 říj 2012, 11:03
Profil Zobrazit autorovy stránky
Podporučík
Podporučík
Uživatelský avatar

Registrován: 26 črc 2012, 12:47
Příspěvky: 213
Bydliště: Brno
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Vždycky by úsťovka mohla být lepší, ale v M4 už to tak špatné není (SHS 130, 140-142m/s).

Rozborka je OK, ale asi to bude už zvykem + ty kabely tam nejsou nijak na těsno, dá se s tím pracovat...

Anyway časem si chci pořídit set od tebe, teď se v tom vrtat nebudu :-)


09 říj 2012, 13:41
Profil
Brigádní generál
Brigádní generál
Uživatelský avatar

Registrován: 09 bře 2008, 14:33
Příspěvky: 1407
Bydliště: Turnov (Liberecký kraj)
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Já to mám bokem u SRka, ale ty signálový vodiče mám ty Jeffovy mikrovlasy :D otevírání mechaboxu je v pohodě - mám tam nechanou dostatečnou rezervu, takže kabely jsou totálně mimo pole působnosti šroubováku.

_________________
Tango down!
______________________________________________________
KAC SR 25 (PJ, komplet custom Smolda): 123 m/s s BLS 0.30g
Colt M4 CQB-R (DBoys): 96 m/s s BLS 0.28g
Colt MEU (Bell): 99 m/s s BLS 0.20g


09 říj 2012, 15:38
Profil ICQ
Moderátor
Moderátor
Uživatelský avatar

Registrován: 10 lis 2008, 13:47
Příspěvky: 20687
Bydliště: Fort Lewis
Nový příspěvek Re: Spatna kabelaz aneb takto se to nedela!
Tak jako pokud je ve kvéru místo, tak mi to přijde jako lepší řešení, než to tahat vnitřkem mechu, kde opravdu není místa nazbyt, zvlášť při použití 1.5mm vodičů...

_________________
SGT Griffon P.
A/1-23 INF, 2ID 2005-2012
615th MP Co. 2012-now

Less flower power, more firepower!

Nejsem osobní helpdesk! Soukromé zprávy jsou na soukromé věci, dotazy patří do fóra.


09 říj 2012, 16:10
Profil ICQ
